仪器特点：
· 工作频率达20MHz，分三个频段，可配用高频窄脉冲探头获得高分辨力。
· 衰减器为衰减型，总衰减量90dB，特设0.5dB×20高精度衰减器。
· 扫描范围：5~5000mm（钢纵波），连续可调。
· 脉冲移位范围达800mm，显示稳定。
· 具有高频不检波信号等多种接口，可多机联机循环工作。
· 高亮度、内刻度示波管，波形清晰。
产品功能描述
工作频率范围：0.5~20MHz，分三个频段，其中频段1为1~15MHz（-3dB）
衰减器：总衰减量90dB（20dB×2、2dB×20、0.5dB×20）；衰减误差：每2dB±0.1dB
垂直线性误差：2~5MHz，≤5%
水平线性误差：≤1%
阻塞范围：约4mm（钢纵波）
探伤灵敏度余量：配用2.5Z20探头时，≥40dB
薄板分辨力：配用10C6N探头时，≤1.2mm
近区探伤能力：配用10C6N探头，可发现距探测面2mm的直径2mm平底孔
电源需求
电压：AC：220±22V. 50±1Hz；DC：12.5±2V
产品特征
长度：355
宽度：254
高度：140
重量：约7.2kg（连电池)
其它功能

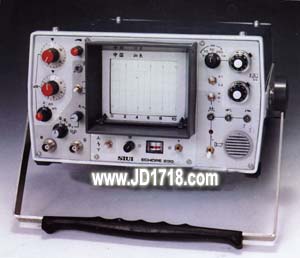

*CTS-23A/23B型超声探伤仪是按有关标准设计制造的内销型产品，其衰减器采用衰减型，以适应国内用户需要。其中23A为国产示波管，23B为进口示波管。
*仪器采用高亮度示波管，除具有宽频带，高灵敏度，高分辨力的突出优点外，还有新型报警系统，检波方式选择、多机循环工作及高频不检波信号输出接口等功能，是一种多用途的便携式超声探伤仪。适用于机械制造、航空、航天、能源、交通等工业和国防部门的超声探伤。本产品出口型号为ECHOPE230。 |
